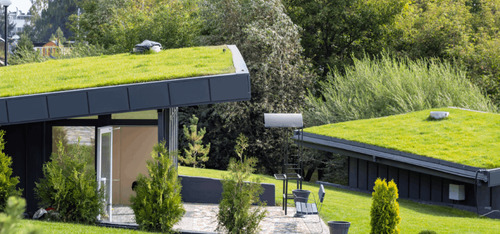

Zelené strechy

Je to inovatívny, ľahký systém s vysokou kapacitou zadržiavania vody, navrhnutý najmä pre jednoduchú aplikáciu pre ploché strechy bytových domov a nebytových budov. URBANSCAPE možno realizovať na všetkých typoch strešných konštrukcií plochých striech – na betónových alebo oceľových nosných plochách, na konštrukcii obrátenej strechy, či na všetkých strešných povrchoch.

Podľa spôsobu využitia rozdeľujeme strechy na pochôdzne, nepochôdzne a účelové, ktoré umožňujú ďalšie využitie ( napr. chôdza, oddych, vegetácia, parkovisko a pod.) Zelené – vegetačné strechy rozdeľujeme podľa druhu rastlín na intenzívne a extenzívne. Podľa umiestnenia rastlín ich rozdeľujeme na rastliny v kvetináčoch ( mobilné ), rastliny v upravenej atike, rastliny v záhonoch, celá plocha vysadená rastlinami a kombinované. Táto oblasť je veľmi náročná na výber jednotlivých vrstiev strešného plášťa a použitia dokonalej hydroizolácie.

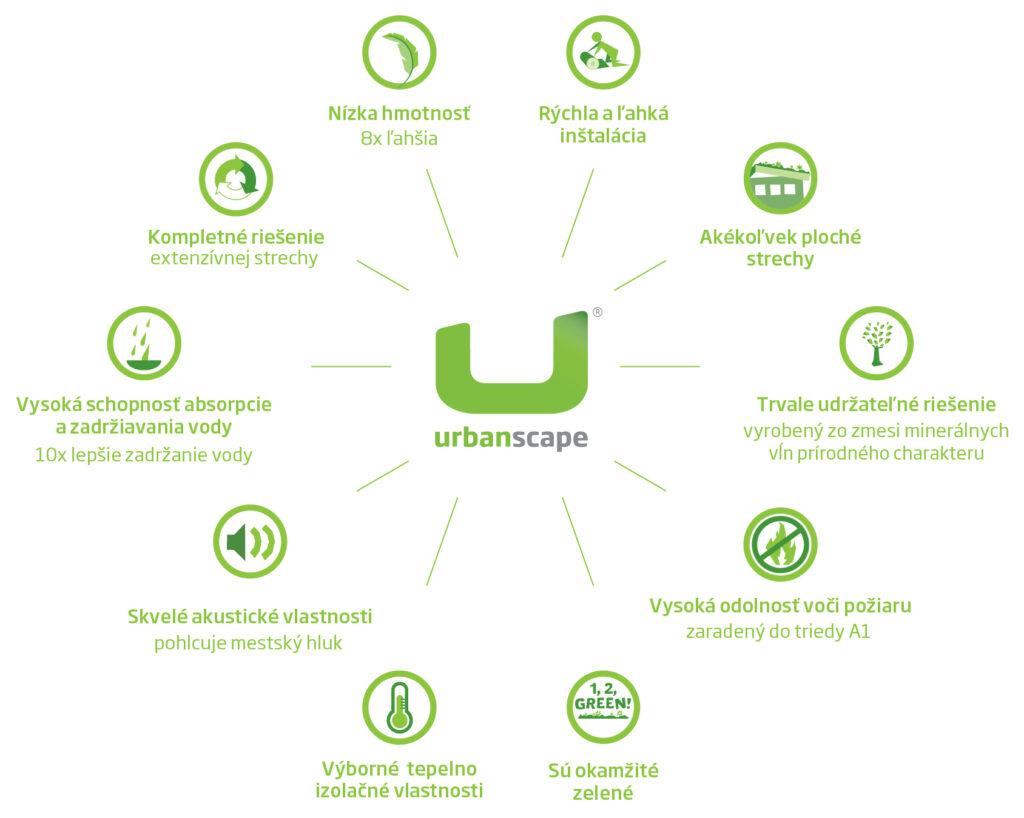

Prečo sa rozhodnúť pre zelenú strechu na váš rodinný alebo bytový dom

Predlžuje životnosť strechy

Vegetácia eliminuje UV žiarenie a tým predlžuje celej streche jej životnosť.

Rieši problém hromadenia vody z prívalových dažďov a zároveň ju filtruje

Až 95 % olova, medi a sulfidu kademnatého a 19 % zinku, ktoré sú súčasťou zrážkovej vody, sa zachytí v substráte, takže zelená strecha prispieva k zvýšeniu kvality vody v danej lokalite.

Rieši problém hromadenia vody z prívalových dažďov a zároveň ju filtruje

Teplota konvenčnej strechy môže byť až o 40 °C vyššia v porovnaní so zelenou strechou.

Zelená strecha - Znižovanie uhlíkovej stopy

Znižuje CO2

Každý 1 m² zelenej strechy dokáže každoročne absorbovať 5 kg CO2 ročne.

Chráni pred teplom a chladom

Vďaka vysokej e nasiakavosti sa vyznačuje dlhodobými chladiacimi účinkami v letnom období.

Znižuje náklady na vykurovanie

Zelené strechy majú jedinečné tepelno-technické vlastnosti. Chránia budovu pred veľkými výkyvmi teplôt počas jednotlivých ročných období, zabraňuje prehrievaniu v lete alebo ochladzovanie v zime.

Zvyšuje estetický dojem a vracia zeleň do miest

Prírodný charakter zelených striech poskytuje príjemnú zmenu oproti betónovým konštrukciám v urbanizovaných oblastiach a do modernej architektúry vnáša prevratné zmeny.

Zelená strecha - Efektívne využitie zrážkovej vody

Znižuje množstvo zrážkovej vody odvádzanej do kanalizácie

V lete zníži zaťaženie kanalizačných systémov o 70 až 95 %.

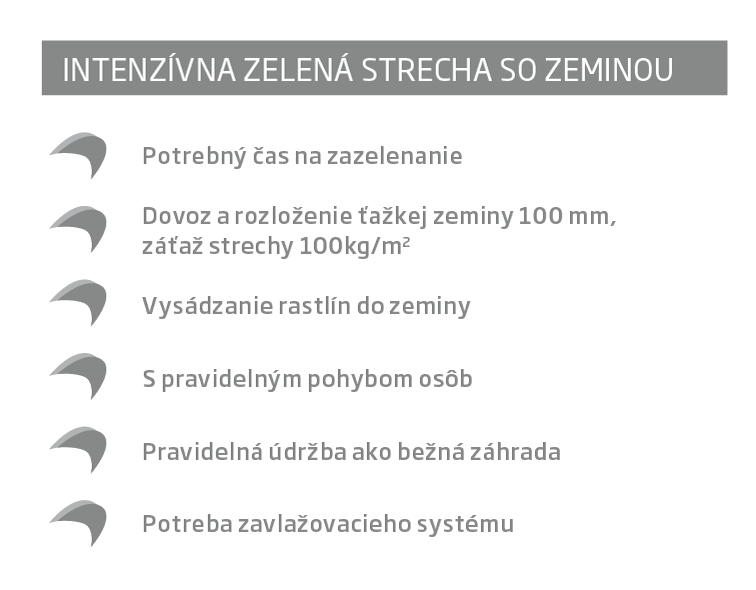

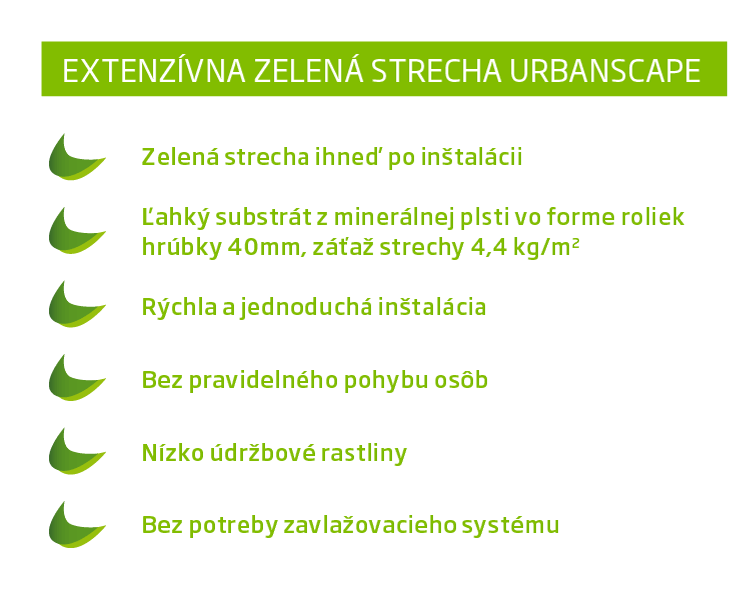

Rozdiel medzi extenzívnou a intenzívnou zelenou strechou

Vrstvy zelenej strechy URBANSCAPE

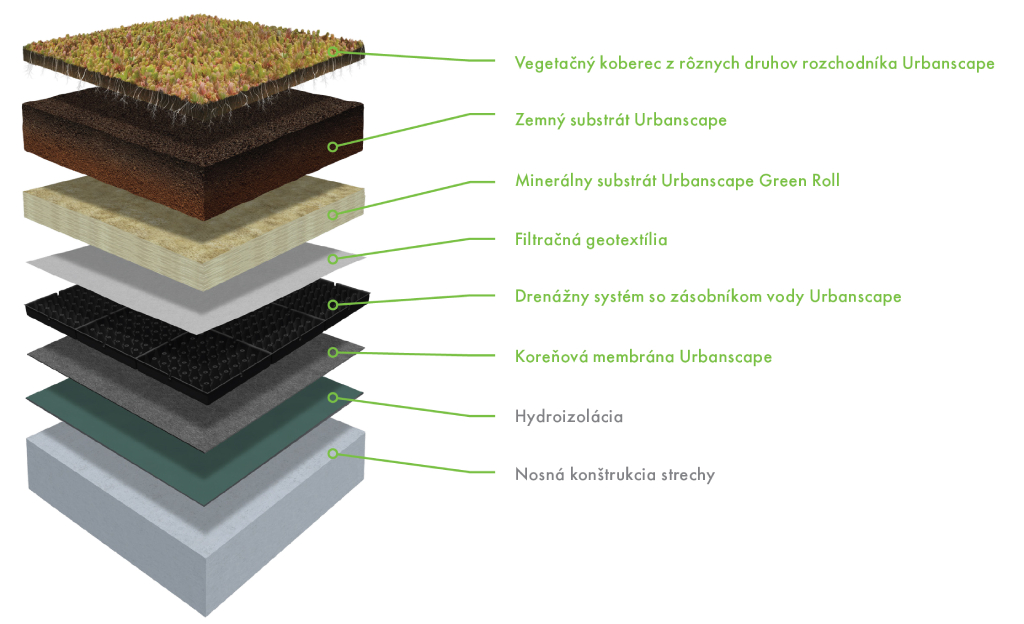

Urbanscape HIGH Premium

Riešenie Premium HIGH obsahuje drenážny systém so zásobníkom vody vďaka čomu je toto riešenie vhodné do lokalít s nižším úhrnom zrážok ako je napr. Bratislava alebo Košice. Taktiež je toto riešenie vhodné v prípadoch že je na streche navrhnutý zavlažovací systém.

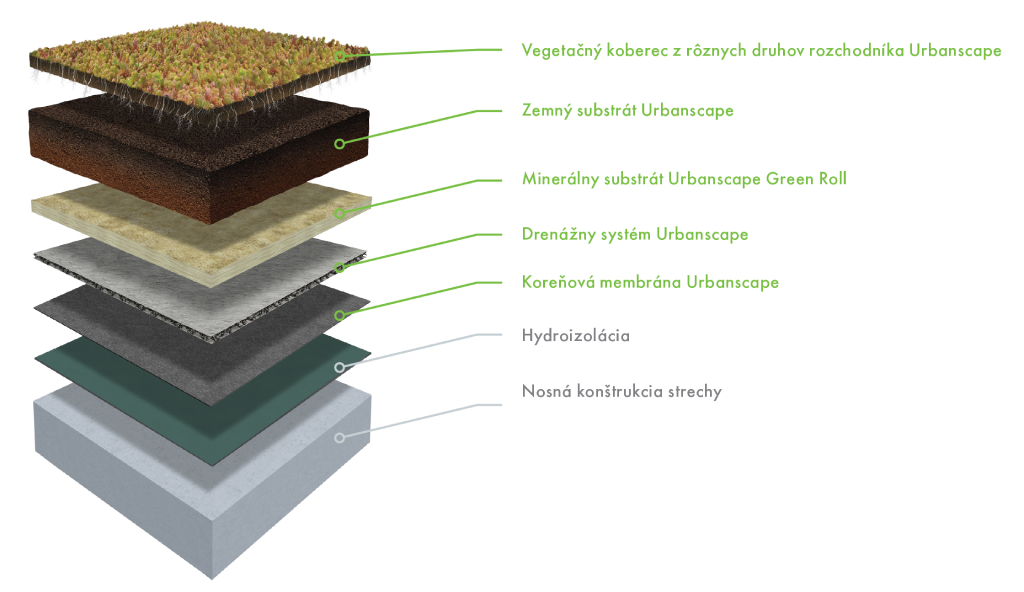

Urbanscape AIR Premium

Riešenie Premium AIR je vhodné v prípadoch kde sú kladené požiadavky na čo najnižšiu hmotnosť zelenej strechy napr. pri rekonštrukciách. Ďalej je toto riešenie vhodné do lokality s vyšším úhrnom zrážok ako napríklad Poprad.

Ako spolu vrstvy zelenej strechy vytvárajú dokonalý celok?

Koreňová membrána
odolná fólia, ktorá zabraňuje poškodeniu hydroizolácie pred koreňmi najmä náletových rastlín.
Odvodňovací systém so zásobníkom
je špeciálna rohož vysokej tuhosti, ktorá plní funkciu koreňovej drenáže a dodatočného zásobníka vody pre rozchodníky.
Minerálny substrát Green Roll
je rolka substrátu z čistých minerálnych vlákien, ktorá nám nahrádza klasický strešný substrát. Je kľúčová pre udržanie potrebného množstva vody a minerálov pre vývoj rastlín.
Zemný substrát
Ľahčený strešný substrát, ktorý v kombinácii so substrátom z minerál vlny green roll vytvára dokonalú kombináciu vodozádržnosti a prostredia v ktorom rastliny dokážu dlhodobo prosperovať.
Predpestovaný vegetačný koberec z rôznych druhov rozchodníka
zabezpečí príjemný vzhľad ihneď po položení. Rastlinky sú pestované tak aby zvládli aj náročné klimatické podmienky, ktorým sú vystavené na streche.

Nenáročný na aplikáciu a jeho následnú údržbu

Systém Urbanscape je výbornou alternatívou k zastavanej zelenej ploche, pretože zadržanou vlhkosťou zlepšuje klímu v ovzduší a znižuje hladinu CO2.

Vegetačný kryt Urbanscape z rozličných druhov rozchodníka

Biorozložiteľný vegetačný kryt zelenej strechy Urbanscape pozostáva z desiatich až dvanástich rozličných druhov rozchodníka. Pri dodávke porast pokryje najmenej 95 % plochy. Vegetačný kryt Urbanscape sa pestuje podľa v Nemecku platných usmernení FLL. Rozchodník ako sukulentná rastlina dokáže zadržiavať vodu vo svojich listoch, takže mimoriadne dobre znáša klimatické výkyvy.

Vlastnosť	Jednotka	Hodnota
Hrúbka	mm	20 – 40
Pokrytie	%	95
Štandardná veľkosť	m	1 × 2
Maximálna dĺžka balu	m	20 – 25
Hmotnosť v suchom stave	kg/m²	15
Hmotnosť pri minimálnej absorpcii	kg/m²	23

Rolka substrátu Urbanscape

Rolka substrátu Urbanscape Green Roll je ľahký materiál vhodný na zelené strechy, vyrobený z dlhých vlákien minerálnej vlny osobitne vytvarovaných tak, aby vytvorili kompaktnú a tvarovo stálu rohož. Na tento výrobok boli použité výlučne nerecyklované minerálne vlákna. Substrát Urbanscape Green Roll výborne zachytáva vodu a udržiava ju na zelených strechách, je vyrobený zo zmesi minerálnych vlákien, a tak vytvára vhodný podklad na výsadbu a pestovanie rastlín. Substráty Urbanscape Green Roll Medium (HTC GR M) a Urbanscape Green Roll High (HTC GR H) navyše obsahujú čiastočky s vysokou nasiakavosťou, ktoré sú rovnomerne rozptýlené v rohoži z minerálnych vlákien. Vďaka nim je tento výrobok vhodný na pestovanie rastlín, pretože minerálna vlna absorbuje vodu na základe kapilárneho vzlínania. Tieto čiastočky súčasne fungujú ako zásobáreň vody a uvoľňujú ju podľa aktuálnej potreby. Čiastočky s vysokou absorpčnou schopnosťou zároveň zabraňujú vyparovaniu a vylúhovaniu vody pri vysokých teplotách.

Vlastnosť	Hrúbka (mm)	Zadržiavanie vody (l/m²)	Hmotnosť (kg/m²)
Green Roll Standard	20	17	2,20
Green Roll Medium	20	27	2,25
Green Roll High	20	37	2,30
Green Roll Standard	40	29	4,40
Green Roll Medium	40	39	4,45
Green Roll High	40	49	4,50

Vlastnosť	Jednotka	Hodnota	Norma
Šírka	m	1	EN 822
Dĺžka	m	3 – 6	EN 822
Hrúbka	mm	20 – 40	EN 823 (50 Pa)
Nominálna hustota*	kg/m³	100 – 110	EN 1602
Protipožiarne vlastnosti		Euroclass A1	EN 13501-1

Odvodňovanie Urbanscape so separačnou vrstvou

Odvodňovací systém Urbanscape tvorí separačná vrstva s obojstranným odvodňovaním a doska z extrudovaného polystyrénu, ktorá zachytáva vodu a ktorá má vynikajúcu nosnosť, takže sa skvele uplatňuje na zelených strechách. Dosky separačnej vrstvy sú na jednej strane perforované. Možno ich teda inštalovať tak, že perforácia je na ich vrchnej strane, čo umožňuje zachytávanie vody. Tento systém zabezpečuje separáciu vody v obdobiach sucha a jej rýchly odtok pri výdatných zrážkach. Jeho ďalším bonusom je, že umožňuje prístup vzduchu ku koreňom rastlín. Tento systém odvodňovania vybudovaný s použitím kvalitných plastov je ľahší a zároveň pevnejší ako doteraz používané systémy odvodňovania zelených striech.

Vlastnosť	Jednotka	Hodnota	Norma
Výška	mm	25
Šírka	m	0,9
Dĺžka	m	1,96
Množstvo	m²/paleta	700
Objem	l/m²	11,8
Reakcia na oheň		Euroclass E	EN 13501-1
Hmotnosť	kg/m²	1,06
Únosnosť	kN/m²	280	EN-ISO 25619-2

Koreňová membrána Urbanscape

Koreňová membrána Urbanscape sa vyrába z LD polyetylénu a používa sa ako zábrana prerastaniu koreňov do štruktúry zelených striech.

Vlastnosť	Jednotka	Hodnota	Norma
Priemerná hrúbka	mm	0,5 (+/- 10 %)	ISO 4591
Šírka	m	4 (+/- 2 %)	ISO 4592/2
Dĺžka	m	25 (+/- 3 %)
Množstvo	m²/paleta	2 500
Hmotnosť	kg/m²	0,5

Pokyny pri aplikácii Urbanscape na ploché strechy

Pred montážou

Preštudujte si platné predpisy týkajúce sa zelených striech.
Pri aplikácii zelenej strechy dodržiavajte bezpečnostné predpisy.
Zistite, kde je prístup k elektrine a vode.
Skontrolujte, či je odvodňovací žľab správne osadený.

Uloženie materiálu

Všetky materiály uchovávajte mimo dosahu slnečných lúčov.
Ubezpečte sa, že hmotnosť pripravených materiálov nepresahuje nosnosť strechy a stavebných konštrukcií.

Montáž

S aplikáciou začnite do 24 hodín po dodaní materiálu, pretože vegetačný kryt Urbanscape nemožno skladovať v baloch dlhšie ako niekoľko dní (vrátane času na dopravu).
Zelenú strechu aplikujte, ak sú teploty nad bodom mrazu a nefúka vietor.

Údržba

Vegetačný kryt raz alebo dvakrát ročne prihnojte hnojivom systému Urbanscape.
Podľa miestnych klimatických podmienok sa rozhodnite pre zavlažovací systém.
Spojte sa so spoločnosťou Urbanscape a objednajte si profesionálnu údržbu zelenej strechy, aby ste dosiahli jej optimálny účinok.

1. Príprava strechy

Strechu dôkladne pozametajte. Skontrolujte, či nemá poškodenú hydroizoláciu, aby ste zabezpečili jej vodotesnosť

2. Koreňová membrána

Keď hydroizolácia nie je odolná proti prerastaniu koreňov, je potrebné na strechu položiť koreňovú membránu systému Urbanscape.

Táto membrána by na všetkých okrajoch strechy mala prekrývať hydroizoláciu aspoň v šírke 50 cm. Membránu upevnite, aby ju nezdvíhal vietor.
Na miestach, kde zo strechy vystupuje odvodňovací žľab, z membrány vyrežte rovnakú plochu. Membránu však nevyrezávajte priamo. Z bezpečnostných dôvodov a aby ste ju nepoškodili, použite nôž so zakrivenou čepeľou. Nepoužívajte rovný ostrý nož resp. orezávač.

3. Odvodňovací systém Urbanscape

Vyberte si systém odvodňovania:

(a) Odvodňovací systém Urbanscape so separačnou fóliou – panely sú na jednej strane perforované, čo umožňuje zadržiavanie vody. Jednotlivé panely uložte tak, aby otvory boli hore a aby sa panely vzájomne prekrývali.

(b) Odvodňovací systém Urbanscape bez separačnej fólie – rozprestrite baly s pásmi na odvodňovanie tak, aby bola biela textília na vrchu. Ak je to potrebné, upevnite ich a jednotlivé pásy klaďte tak, aby medzi nimi neboli škáry.

Celú plochu strechy pokryte týmito odvodňovacími pásmi.
Na miestach, kde sú odvodňovacie žľaby so sieťkou, vyrežte rovnakú plochu z odvodňovacích pásov. Fóliu však nevyrezávajte priamo. Z bezpečnostných dôvodov a aby ste nepoškodili odvodňovacie pásy použite nôž so zakrivenou čepeľou. Nepoužívajte rovný ostrý nož resp. orezávač.

4. Substrát Urbanscape Green Roll

Na odvodňovacie panely alebo baly Urbanscape rozprestrite substrát Urbanscape Green Roll tak, aby jeho okraje k sebe priliehali čo najtesnejšie.

Na okrajoch strechy môžete nechať voľný okraj bez substrátu a vegetácie v šírke asi 20 cm, ktorý bude vysypaný štrkom.
Ak je to potrebné, substrát Urbanscape Green Roll možno prispôsobiť rozmerom plochy, ktorá je k dispozícii (vhodné je použiť nožnice).

5. Inštalácia vegetačného krytu Urbanscape z rozchodníka

Na substrát Urbanscape Green Roll začnite zo stredu strechy jemne rozprestierať baly vegetačného krytu Urbanscape z rozličných druhov rozchodníka.

Začnite stredovým pásom. Prv, než začnete bal vegetačného krytu Urbanscape rozprestierať, ubezpečte sa, že je presne umiestnený.
Ak je to potrebné, pás vegetačného krytu Urbanscape z rozličných druhov rozchodníka možno nožnicami alebo zakriveným nožom narezať na požadovanú veľkosť a tvar.
Vegetačný kryt Urbanscape musí pokryť celú plochu prikrytú substrátom Urbanscape Green Roll. Ak na okrajoch strechy plánujete vytvoriť pás pokrytý kamenivom, ubezpečte sa, že plocha na okrajoch strechy bez vegetačného krytu má šírku aspoň 20 cm.

6. Sieťky na žľaby

Na odvodňovacie žľaby nasaďte sieťky.
Okolo vegetačného krytu umiestnite hliníkový profil v tvare L a jeho kratšiu stranu vsuňte pod separačnú fóliu alebo odvodňovacie pásy.

7. Plocha kameniva

Plochu medzi okrajom strechy a vegetačným krytom Urbanscape z rozličných druhov rozchodníka vysypte kamenivom frakcie 16 až 32 mm.
Skontrolujte, či je koreňová membrána úplne prikrytá.
Úroveň výšky kameniva by mala byť rovnaká ako výška vegetačného krytu Urbanscape z rozličných druhov rozchodníka.

8. Po inštalácii

Odstrihnite okraje koreňovej membrány, prečnievajúce na okrajoch strechy. Nestrihajte ich priamo pri okraji. Nepoužívajte príliš ostrý nôž.
Na miesta bez rastlín dosaďte nové.
Vegetačný kryt polievajte, kým substrát Urban Green Roll nebude úplne nasiaknutý.
